立体卷铁心
安全可靠、环保、节能宁静。立体卷铁心变压器绕组截面为圆形,受力一致,抗短路能力强。圆形线圈,油(气)道均匀,三相线圈正三角形排布,热点温升低。
联系z6com尊龙凯时官网
立体卷铁心
产品描述
立体卷铁心由电工钢带或非晶带材卷绕加工而成,得到心柱截面为近似半圆形、几何尺寸完全相同的三个矩形心框,通过两两拼接,得到俯视方向为等边三角形的立体结构。

产品优势
安全可靠 安全可靠
安全可靠
三相平衡、抗短路能力强、温度场分布均匀
环保 环保
环保
节材、周边电场磁场强度小(辐射小)
节能 节能
节能
空、负载损耗低,空载电流低
宁静 宁静
宁静
噪音低

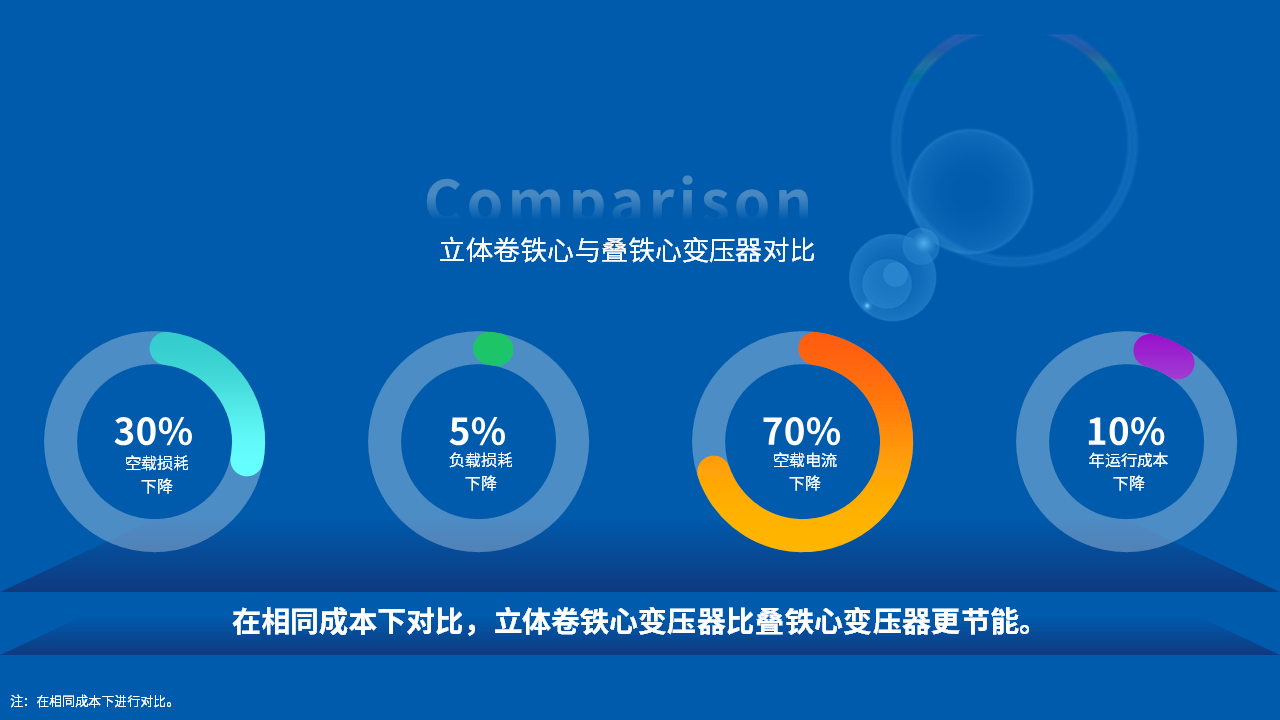

产品性能对比
注:在相同成本下进行对比
立体卷铁心
产品工艺

1. 曲线开料

采用自主研发的曲线开料机,料带宽度变化是一条曲线,可提高截面填充系数达97.5~98.5%。

✔结果:更高的填充系数可以缩小直径,减少铁心和线圈的用量。


2. 铁心卷绕

铁心通过专有卷绕机连续卷绕成铁心单框,铁心单框整体性好,三个相同的铁心单框拼装成俯视方向为等边三角形的立体结构铁心。

1) 不存在垂直于此路的横向气隙

2) 磁通的流通方向与电工钢带的高导磁(1,0,0)方向的高度一致。

✔结果:空载损耗、空载电流、噪声大幅度降低。


3. 铁心退火

铁心卷绕成形时,四个角部会出现变形现象,产生巨大的应力及60%以上的附加损耗。通过退火工序,消除卷绕工序产生的应力及附加损耗。

✔结果:恢复电工钢带的磁性能。

适用范围
适用于各种输配电领域, 尤其适用于数据中心、超高层建筑、轨道交通、 新能源领域、 商业中心、居民小区、工矿企业、石油平台等对环保消防要求高的输变电系统。
相关资质
立体卷铁心
立体卷铁心
立体卷铁心
立体卷铁心
立体卷铁心
立体卷铁心
